简介
多功能PB7220-2000-T / R太赫兹频域分析光谱平台专为精确扫描复杂化合物而设计，具有更高的精度和控制能力。当THz研究人员和应用开发人员需要以高分辨率研究太赫兹频率下的材料特性时，PB7220太赫兹频域分析光谱仪是一个理想选择。从100 GHz扫描到1.8 THz以上的单次快速扫描，其频率分辨率高于0.25 GHz。由于它具有两个通道，因此可以同时测量样品的太赫兹透射和反射特性。第二个通道允许单个系统以不同的反射或散射角度从样品中收集信息，同时连续监测传输。
PB7220太赫兹频域分析光谱仪采用精确调谐的光纤耦合蝶形封装半导体DFB激光器，先进的光混合光源和检测器以及先进的数字控制硬件和软件，提供完整的THz一键式启动光谱仪。光混合源的高效CW特性使得所有的THz功率都处于感兴趣的频率范围内，在高达70 dB Hz的扫描范围内具有出色的动态范围。

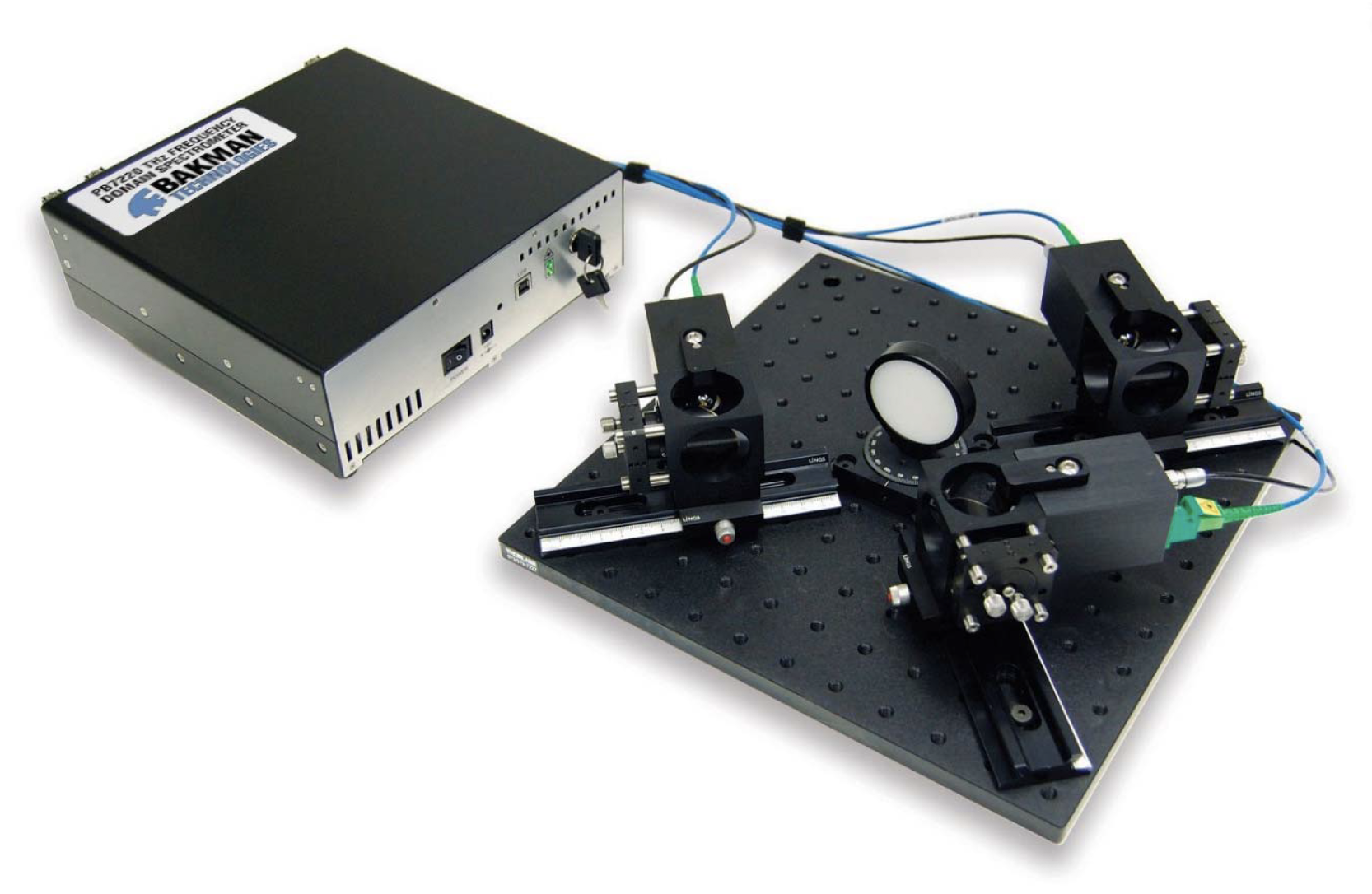

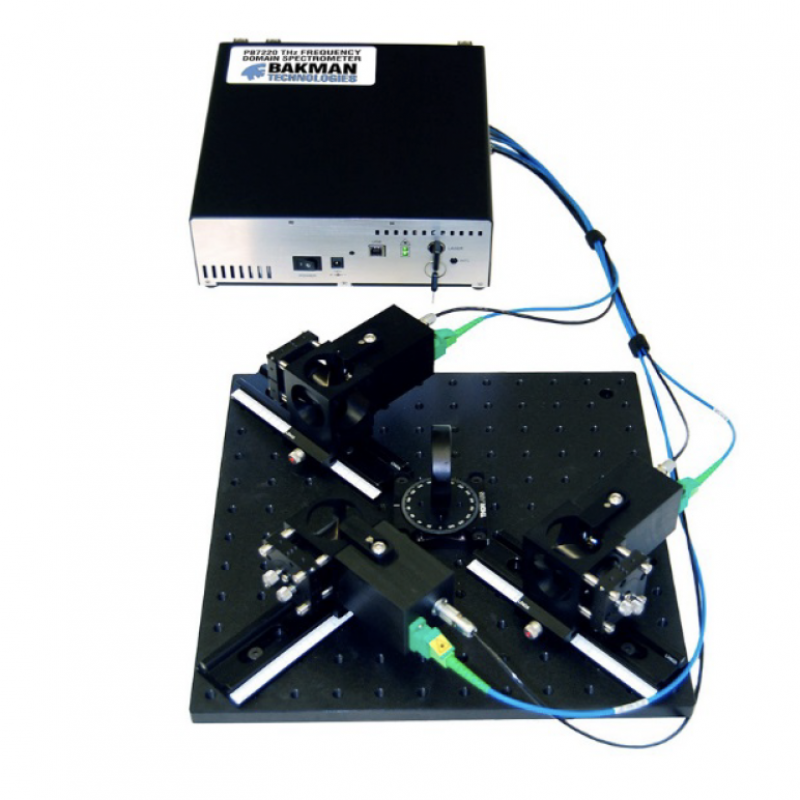

光纤耦合光源和探测器探头安装在平台上，同时进行透射和反射测量。它们也可以分离开来，与扩展的光缆一起使用，得以在更广泛的应用中提供更大的测量灵活性。
  |  |
应用
- 材料和器件表征
- 化学/生物物品检测
- 工业过程监控
- 微波和太赫兹光谱
特征
- 双通道系统配置，同时进行太赫兹透射和反射测量
- 完全交钥匙系统
- 经济实用：以前的太赫兹系统成本的一部分
- 便携式：可配置内置锂离子电池，连续使用时间长达12小时
- 连续快速扫描从100 GHz到超过1.8 THz
- 光纤耦合太赫兹源和探测器探头
- 为每个通道提供独立的探测探头
- 室温固态检测：无需低温
- 提供 OEM 型号
性能
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
| 带宽 | 1700 | 1850 | 2100 | GHz |
| 光谱纯度 | 0.010 | 0.015 | 0.025 | GHz |
| 频率分辨率 | 100 | 1000 | 5000 | MHz |
| 动态范围 at 100 GHz | 65 | 70 | 75 | dB Hz |
| 动态范围 at 1000 GHz | 40 | 55 | 60 | dB Hz |
| 动态范围 at 2000 GHz | 30 | 40 | 45 | dB Hz |
| THz 光束直径 at 500 GHz | 6 | mm(FWHM) | ||
| THz光程 | 10 | 25 | cm | |
| 调谐速度 | 10 | GHz/sec | ||
| 电子斩波频率 | 6000 | Hz |
参数
| 指标 | |
| 重量 | 2.5kg |
| 工作温度 | -20°C to +55°C |
| 存储温度 | -20°C to +75°C |
| 湿度 | 10% to 90% (无结露) |
| 输入电压 | 100 – 240 VAC |
| 输入频率 | 50 – 60 Hz |
| 交流输入负载@ 120 vac @ 25°C | 1.5 Amps |
| 交流输入负载@ 240 vac @ 25°C | 0.75 Amps |
| 直流输入负载@ 19 vdc @ 25°C （平均） | 250 mA |
| 电池运行时间（预估） | 12 hours |
